Гидравлическое испытательное устройство
СТАНДАРТЫ: EN ISO 15630-1, EN ISO 6892-1, EN ISO 7500-1
LT-U0600 ГИДРАВЛИЧЕСКОЕ ИСПЫТАТЕЛЬНОЕ УСТРОЙСТВО 600 кН
LT-U1000 ГИДРАВЛИЧЕСКОЕ ИСПЫТАТЕЛЬНОЕ УСТРОЙСТВО 1000 кН
ОПИСАНИЕ:
ОБЩИЕ ХАРАКТЕРИСТИКИ

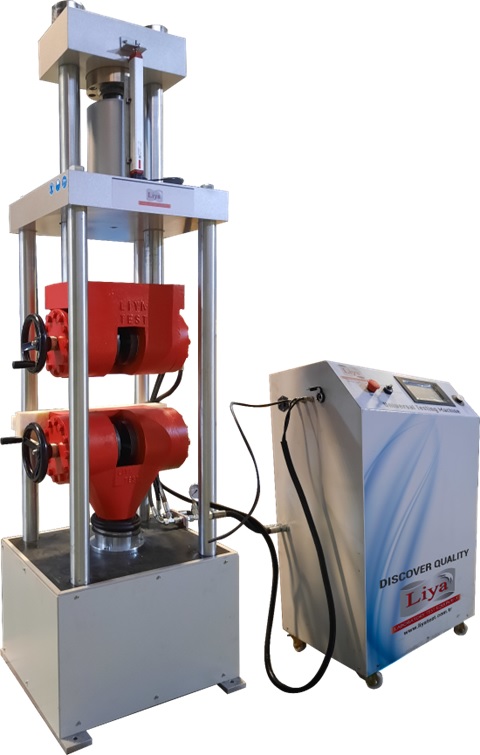

Гидравлическая универсальная испытательная машина LT-U0600/U1000 предназначена для испытаний на текучесть и прочность на растяжение металлических материалов, особенно железной арматуры, используемой в конструкциях. Помимо испытаний на растяжение, универсальная испытательная машина также дает возможность проводить испытания на сжатие в пределах своих возможностей.
Ограничения движения нижней челюсти, а также поршневые и гидравлические предохранительные клапаны в гидравлической системе обеспечивают максимальную безопасность универсального испытательного устройства мощностью 600 кН. Гидравлический силовой агрегат работает очень тихо.
Благодаря простым в использовании губкам, соответствующим всем стандартам, можно проводить испытания плоских образцов диаметром от 0 до 40 мм и круглых образцов диаметром от 8 до 32 мм.
Датчики веса используются при измерении нагрузки. Измерения деформации проводятся с помощью электронного датчика смещения, встроенного в устройство. При необходимости измерение деформации можно провести с помощью внешнего экстензометра, непосредственно подключенного к образцу.
Эксперименты могут проводиться с помощью полностью автоматического цифрового блока управления или ПК. Устройство завершает эксперимент с заданным значением скорости и автоматически возвращается в исходное положение.
Гидравлическая универсальная испытательная машина LT-U0600/U1000 имеет двойную испытательную зону для испытаний на растяжение и сжатие. Пользователь может без труда переключаться между испытаниями на растяжение и сжатие. Эта гибкая функция обеспечивает пользователю более безопасное экспериментирование, отсутствие дополнительных усилий и эффективность.
Испытательное расстояние между челюстями можно определить с помощью ручной системы управления с приводом от двигателя. Благодаря конструкции корпуса пользователь может легко разместить испытуемый образец в гидравлических зажимах.
BC 100 TFT ГРАФИЧЕСКИЙ ЭКРАН БЛОК СБОРА ДАННЫХ И УПРАВЛЕНИЯ
Блок сбора данных и управления графическим дисплеем BC 100 TFT предназначен для обработки данных, полученных от датчиков давления и перемещения, а также тензодатчиков, размещенных на устройстве, и управления машиной.
Все операции BC 100 контролируются через переднюю панель с разрешением 800×480 пикселей, разрешением 65535 цветов, сенсорным экраном и функциональными клавишами. Он имеет 4 аналоговых канала для датчиков веса, датчиков давления или перемещения.
BC 100 имеет простое в использовании меню. Опция «все меню» перечисляет изображения сразу, опция «оператор» позволяет без проблем получить доступ к соответствующей опции при настройке, активации параметров эксперимента или вводе числового значения. Цифровой графический дисплей BC 100 может отображать в реальном времени кривые «Нагрузка и время», «Нагрузка и смещение» или «Напряжение и время».
Устройство BC100 предлагает множество дополнительных уникальных функций. Вы можете сохранить более 10000 данных экспериментов во внутренней памяти. Устройство BC 100 поддерживает наиболее распространенные на рынке принтеры с портом USB, включая струйные и лазерные принтеры. Благодаря встроенному набору интернет-протоколов каждой функцией устройства BC 100 можно управлять удаленно из любой точки мира через Интернет.
Основные характеристики
>Возможность управления перемещением или нагрузкой,
>Графический дисплей в реальном времени,
>32-битная процессорная плата с архитектурой ARM RISC,
>Фиксированная емкость памяти до 10 000 результатов испытаний,
>4 аналоговых канала для различных датчиков веса или датчиков давления. (Каналы, которые можно использовать одновременно, не зависят от применения устройства в производстве. Один аналоговый канал для датчика веса большой мощности, один аналоговый канал для датчика перемещения, один аналоговый канал для датчика веса малой мощности и один аналоговый канал для манометра блока постоянного давления.)
>Программируемая цифровая регулировка усиления тензодатчика, датчика давления, тензодатчика, потенциометрического датчика и датчиков напряжения и тока,
>Разрешение 256000 точек для каждого канала,
>10 сборов данных в секунду для каждого канала,
>Интерфейс ПК с подключением Ethernet,
>Разрешение 800×480, сенсорный TFT-ЖК-экран 65535 цветов,
>4 основные функциональные клавиши,
>Многоязычная поддержка,
>Поддержка выбора 3 различных юнитов; кН, Тон и Либре,
>Время и дата в реальном времени,
>Интерфейс визуализации результатов эксперимента и управления памятью,
>Флэш-память USB для получения результатов испытаний и обновления Eprom,
>Поддержка USB-принтера для струйных и лазерных принтеров с USB-подключением (по вопросам подходящих моделей обращайтесь по телефону).
>Бесплатное программное обеспечение для контроля экспериментов и расширенной отчетности.
ГИДРАВЛИЧЕСКИЕ ГУБКИ
В тисках с гидравлическим приводом полностью исключается отрыв образца от губок, а результаты удлинения в экспериментах получаются точными. Гидравлические тиски обеспечивают простоту использования и безопасность. Гидравлические тиски поставляются с комплектами зажимных губок, подходящих для вытягивания круглых образцов диаметром 8-32 мм. Гидравлический комплект зажимных губок оснащен независимым гидравлическим силовым агрегатом, рабочее давление составляет 350 бар. Губки для плоских образцов заказываются отдельно.
ЭКСТЕНЗОМЕТР
При необходимости можно использовать различные типы экстензометров с точностью ±0,1% от заданного значения. Экстензометры могут непосредственно измерять деформацию образца. Они либо измеряют деформацию теплового расширения отдельных образцов, либо устраняют эффект теплового расширения, чтобы избежать влияния деформации образца.
СБОР ДАННЫХ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Автоматическое устройство для испытаний на сжатие и растяжение управляется (команды «Пуск», «Стоп») с помощью бесплатного программного обеспечения для ПК. Это программное обеспечение обеспечивает возможность сбора и управления данными во время экспериментов по сжатию, растяжению и расщеплению. Расширенные функции управления базами данных позволяют легко манипулировать всеми хранящимися данными. Отчет о результатах испытаний содержит всю описательную информацию. Таким образом, можно установить параметры эксперимента, а также распечатать информацию о клиенте, тип эксперимента, тип образца, информацию о пользователе и подробную информацию об эксперименте в виде отчета об эксперименте и графика.
Универсальное программное обеспечение для испытаний было разработано для проверки прочности на растяжение армированных стальных материалов и предварительного напряжения бетона. Программное обеспечение включает в себя управление устройством, сбор данных, их запись и подготовку отчетности. Пользователь может подготовить собственный отчет и экспортировать результаты в Microsoft Excel. Программное обеспечение позволяет вводить размер образца, высоту, диаметр и длину измерения, после чего пользователь может подать команду СТАРТ. Рассчитанный диаметр образцов дает пользователю информацию о плотности железа перед экспериментом. Программное обеспечение постоянно обновляет процент нагрузки, натяжения и удлинения до тех пор, пока не произойдет разрыв. По завершении эксперимента предел текучести рассчитывается и отображается на экране. Каждый отчет содержит группы из 42 образцов с введенными 14 различными диаметрами. Отчет включает все стандартные пределы и позволяет легко проверить, является ли образец приемлемым. Эти ограничения составляют мин. расход, мин. тяга, мин. разрывное удлинение, предел текучести и текучесть… и т. д. Пользователь может увеличить масштаб диаграммы для дальнейшего изучения. Значение удлинения при разрыве можно синхронизировать с экспериментами, выполненными вручную пользователями, которые не используют экстензометр.
Поддержка иностранных языков и настраиваемый пользовательский интерфейс
Все содержание экспериментальных данных и дополнительной информации может быть организовано пользователем. Программное обеспечение может работать на многих разных языках.
Возможность сохранения 24 результатов экспериментов разных образцов в одной папке экспериментов.
Результаты экспериментов, графики и свойства 24 различных образцов можно сохранить в папке. Старые папки экспериментов можно просматривать и легко редактировать. Программное обеспечение с расширенным графическим интерфейсом пользователя.
Графические данные на экране обновляются одновременно во время эксперимента.
Значения нагрузки можно отслеживать в виде графика высокого разрешения, повторяющегося каждые 100 миллисекунд. 24 различных выборочных кривых на диаграмме могут быть отображены разными цветами, или пользователь может выделить любую предпочтительную кривую. Увеличение и перетаскивание можно легко выполнить с помощью мыши. Пиковые значения кривых можно нанести на график, и пользователь может получить любые общие значения нагрузки на графике с высоким разрешением.
Можно сохранять в памяти часто используемые тексты и вызывать их при необходимости
Часто используемая информация, такая как местоположение и название лаборатории, тип и размер часто используемых образцов, сохраняется в памяти и может быть набрана автоматически путем нажатия на соответствующее информационное поле и выбора часто используемого текста из меню.
Доступ и использование данных предыдущих экспериментов
Пользователь может получить доступ к данным ранее проведенных экспериментов и создать новые отчеты с той же структурой и возможностями.
Возможность регулировать параметры испытания с помощью программного обеспечения
Все параметры эксперимента могут быть изменены удаленно с помощью программного обеспечения. Все параметры эксперимента, заданные пользователем, загружаются в прибор перед началом процедуры эксперимента. При этом предопределенные параметры прибора не приводят к ошибкам в результатах эксперимента.
Результаты диаграмм и отчеты можно сохранять в виде таблиц MS Excel.
Параметры результатов эксперимента и графики легко переносятся в таблицу MS Excel, чтобы пользователи могли по-разному организовывать данные и графики.
Максимальная гибкость при редактировании шаблонов отчетов и диаграмм
Пользователь может разработать собственный шаблон отчета и макет диаграммы MS Excel. В программном разделе пользователь может определить, какие данные будут отображаться в той или иной ячейке рабочего листа. Таким образом, можно отслеживать результаты специально разработанных экспериментов.
